Georácsok telepítése

Georácsok telepítése utak és alapok alá

Az építés előkészítése

A georácsok fektetésének előkészítése a következő lépésekből áll:

• a georácsok méretre vágása a tervdokumentáció szerint
• a georácsokat késsel, ollóval vagy hasonló vágóeszközzel kell darabolni
• az egyes georácsokat ezt követően meg kell jelölni, hogy ne lehessen összekeverni a típust és a hosszakat
• a szerelés megkezdése előtt elegendő mennyiségű georácsnak rendelkezésre kell állnia
• biztosítani kell elegendő mennyiségű töltőanyagot, a szükséges gépeket és a geodéziai kitűzést a szerkezet tengelyére és alakjára

Az alap előkészítése

Készítse elő az alapfelületet a projekt követelményei és az alábbi megjegyzések szerint:

• távolítsa el az éles tárgyakat – köveket, vasdarabokat stb.
• távolítsa el a bomlásra hajlamos tárgyakat – fatörzseket, gyökereket stb.
• távolítsa el a nagyobb egyenetlenségeket (a nagyobb lyukakat és mélyedéseket földdel töltse fel)
• tömörítse az alapfelületet

Az alap előkészítése

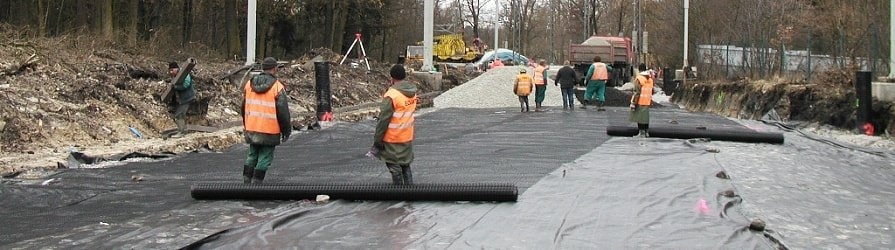

Georácsok fektetése

A georácsokat közvetlenül az előkészített felületre kell fektetni. Apró növényzet és termőréteg maradhat módosítás nélkül. A fektetés előtt nincs szükség különleges felületkezelésre (például érdesítésre). Be kell tartani az alap előkészítését, ahogy azt az építési terv előírja.
Kétirányú georácsok telepítése vonalas létesítményekben történhet a közlekedési tengely irányában, illetve arra merőlegesen is. A szomszédos tekercsek összekapcsolását legalább 300 mm-es átfedéssel kell elvégezni. A tekercsek összekapcsolása hosszirányban ugyanilyen módon történjen.

Georácsok fektetése átfedéssel

Georácsok feltöltése

A georácsok feltöltését szemcsés anyaggal kell elvégezni (legjobb a 0/63 mm frakciójú kőanyag). A feltöltő anyagot nem szabad közvetlenül a georácsokra önteni teherautóról; először a rakományt a pálya mellé kell billenteni, majd a georácsra mechanikus eszközökkel – például kotrógép kanáljával vagy dózerrel – kell elteríteni úgy, hogy az anyag kis magasságból hulljon a georácsokra.

Georácsok betöltése (feltöltés)

Gépjárműforgalom és tömörítés

Az elterített georácsra nem szabad közvetlenül ráhajtani gépekkel. A ráhajtás csak akkor megengedett, ha a georácsot már befedte a feltöltő anyag. A minimális védőréteg vastagsága a ráhajtáshoz 150 mm.

A georácsra való ráhajtás és az anyag elterítése

A szemcsés réteg vastagságát és az alkalmazott anyagot a projektnek kell meghatároznia. A szemcsés réteg tömörítését a projektben előírt feltételek szerint kell elvégezni.

Fektetés rendkívül gyenge altalajra

Rendkívül gyenge altalaj (Edef,2 < 10 MPa) esetén inkább forduljon szakértőkhöz.

Georácsok telepítése rézsűkbe és falakba

A georácsok rézsűkbe és falakba történő telepítésének számos módja van. Az installációs eljárásnak mindig a projekt dokumentáció részét kell képeznie. Az olvasó jobb elképzelése érdekében bemutatunk legalább egy telepítési eljárást meredek, zöld rézsűk építéséhez, amely az utóbbi időben nagyon népszerű.

Az építés előkészítése

A georácsok fektetésének előkészítése a következő lépésekből áll:

• a georácsok méretre vágása a tervdokumentáció szerint
• a georácsokat késsel, ollóval vagy hasonló vágóeszközzel kell darabolni
• a teljes hossz a statikai számítás által meghatározott horgonyzási hossz alapján kerül meghatározásra
• az egyes georácsokat ezt követően meg kell jelölni, hogy ne lehessen összekeverni a típust és a hosszakat
• a szerelés megkezdése előtt elegendő mennyiségű georácsnak rendelkezésre kell állnia
• biztosítani kell elegendő mennyiségű töltőanyagot, a szükséges gépeket és a geodéziai kitűzést a szerkezet tengelyére és alakjára

Az alap előkészítése

Készítse elő az alapfelületet a projekt követelményei és az alábbi megjegyzések szerint:

• távolítsa el az éles tárgyakat – köveket, vasdarabokat stb.
• távolítsa el a bomlásra hajlamos tárgyakat – fatörzseket, gyökereket stb.
• távolítsa el a nagyobb egyenetlenségeket (a nagyobb lyukakat és mélyedéseket földdel töltse fel)
• tömörítse az alapfelületet, ellenőrizze a síkosságot hosszirányban és keresztirányban

Az acélhálók előkészítése

A rézsű hajlásszögétől és a burkoló réteg magasságától függően hajlítsa meg az acélhálókat.

Acélhálók hajlítása

A támasztékok rögzítése az acélhálókhoz

Rögzítse a támasztékokat az acélhálóra a georács tekercsek szélességének megfelelő osztásban.

Támasztékok rögzítése az acélhálókhoz

Georács behelyezése acélhálóból készült zsaluzatba

Helyezze el az acélhálóból készült homlokzati zsaluzatot a tervezett pozícióba. Tegye a zsaluzatba a megfelelő hosszúságúra vágott georács csíkot. A szabad végét, amely a burkoló réteget fogja képezni, hajtsa át a zsaluzaton. Az egymáshoz illeszkedő georács csíkokat hézagmentesen fektesse le.

A zsaluzatba történő beépítéshez szükséges georácshossz

Az első georácsréteg feszítése

Feszítse meg a georácsot úgy, hogy a teljes hosszán minden egyenetlenség eltűnjön. A feszítést két ember erejével végezze, egy folyóméter szélességre számítva. A megfeszített georácsra szórjon szemcsés feltöltő anyagot, amellyel rögzíti a georács helyzetét (esetleg rögzítse acél tüskékkel – 6 mm átmérőjű betonacél, legalább 300 mm hosszú; egy folyóméter szélességre használjon 3 tüskét). Ezután töltse fel a szemcsés anyagot a burkolt réteg felső szintjéig.

Georács feszítése

Másodlagos georácsok beépítése

A másodlagos georácsokat – azaz rövidebb, kevésbé szilárd georácsokat, amelyek kizárólag a homlokfelület megerősítésére szolgálnak – a projektben előírt esetekben helyezze el a feltöltő réteg vastagságának felénél, két elsődleges georácsréteg között.

Feltöltés georácsra

A georácsokat a projekt követelményeinek megfelelő anyaggal kell feltölteni. A feltöltő anyagot mechanikus eszközökkel (például rakodógép vagy dózer nyitott kanállal) kell szórni úgy, hogy ne essen nagy magasságból a georácsra, majd terítse el és tömörítse a projektben előírt rétegvastagságok szerint. A feltöltő rétegek teljes vastagsága az egyes georácsrétegek között nem haladhatja meg a projektben meghatározott értéket. A gépek nem hajthatnak közvetlenül a georácsra, be kell tartani a minimális 150 mm-es takaróréteget.

Humuszos talaj szórása a homlokfelületre

Szórjon humuszos feltöltő anyagot (kb. egy kis rakodógép kanálnyi mennyiséget) a szerkezet homlokára az előkészített georácsra. Ha a homlokfelület nem füvesített kialakítású, használja a projektben előírt feltöltő anyagot.

A töltés talajának tömörítése

A zsaluzott szerkezet homlokától számított 2,0 m távolságon belül használjon vibrációs lapot vagy legfeljebb egy tonna össztömegű hengert. 2,0 m-nél nagyobb távolságban bármilyen tömörítő technika alkalmazható. Tartsa be a projektben meghatározott maximális tömörítési rétegvastagságot. Az építőgépek mozgását a szerkezet homlokától számított 2,0 m-nél nagyobb távolságban végezze.

A humuszréteg és a feltöltés kiterjedése

Az első georácsréteg telepítésének befejezése

A zsaluzaton áthajtott georács végét helyezze a tömörített feltöltő rétegre. Szerelje fel a következő acélháló réteget úgy, hogy az alsó réteg hálója legalább 50 mm-rel átfedje a felső réteget. Helyezze el a második georácsréteget a tervezett hosszban, a „c” horgonyzási hossz 1,0 m-rel megnövelt értékével, a két georácsréteg egyidejű összekapcsolása és a vízszintes zsaluzati rész beépítése érdekében (a használt kari hálók méreteitől függően a horgonyzási hossz kb. 1,5–2,0 m). A két georácsréteget kösse össze Tensar Bodkin csatlakozóval, a rézsű homlokától számított 0,5–1,0 m távolságban.


A következő georácsréteg telepítése

A második georácsréteg feszítése

Feszítse meg az összekapcsolt georácsokat erős húzással a hosszirányú szemeknél úgy, hogy a teljes hosszban minden egyenetlenség eltűnjön. A feszítést két ember erejével végezze, egy folyóméter szélességre számítva.

A második georácsréteg feszítése

A második georácsréteg feltöltése

A megfeszített georácsra szórjon szemcsés feltöltő anyagot, amellyel rögzíti annak helyzetét (esetleg rögzítse acél tüskékkel – betonacél φE6, hossza 300 mm; egy folyóméter szélességre használjon 3 tüskét). Ezután töltse fel a szemcsés anyagot a burkolt réteg felső szintjéig.

Az első két befejezett réteg

További rétegek építése

Az építési ciklus befejezése után (elveszett zsaluzat és georácsok elhelyezése, humuszos és szemcsés anyaggal történő visszatöltés, tömörítés, georácsok rétegeinek összekapcsolása) ismételje meg az eljárást. A georácsokat a projekt által meghatározott osztásokban és hosszúságban helyezze el. Az építést a tervezett szerkezeti magasságig végezze.

A kész rézsű

Az utolsó georácsréteg lezárása

Az utolsó georácsréteget biztosítsa a burkolt vég nagyobb hosszával, amely a feltöltés felső felülete alatt van rögzítve úgy, hogy feszültség alatt legyen.

Az utolsó georácsréteg lezárása
