Georácsok utak alá
Gyakori követelmény az alapozási talajok tulajdonságainak javítása során a teherbírás növelése. Ez a követelmény könnyen megoldható egy kompozit réteg kialakításával, amely zúzottkőből és stabilizáló georácsból áll. Az így kialakított réteg képes egyesíteni a felhasznált anyagok kedvező tulajdonságait, és hosszú távon magas felületi minőséget biztosít.
Az alapozási talajok tulajdonságainak javításához hozzátartozik a talaj- vagy kőzetrétegek viselkedésének javítása azok kölcsönös elválasztásával. A talajrétegek szeparációs módszere, amelyet általában geotextíliákkal végeznek, biztosítja, hogy minden réteg megőrizze az eredeti tulajdonságait úgy, ahogy tervezték és elhelyezték. Hazánkban ez a módszer – a társadalom egészének kárára – jelentősen el van hanyagolva.
Az alapozási talajok tulajdonságainak javítása a legtöbb építkezésen az építő egyik első feladata. A megoldáshoz hagyományosan olyan módszereket alkalmaznak, mint a kőzúzalékos feltöltés, a mészes vagy cementes, illetve akár kémiai stabilizáció. A geoszintetikus termékek megjelenésével a hagyományos módszerek egy új lehetőséggel bővültek: a mechanikai stabilizációval georácsok segítségével.
Mi az a mechanikai stabilizáció?
A mechanikai stabilizáció fogalma alatt az útépítéshez használt zúzottkő szemcsék rögzítését értjük georácsok segítségével. A georács nyílásai a kőrétegbe helyezve szorosan befogják az egyes szemcséket úgy, hogy zármechanizmust hoznak létre. Ez a „zár” nem engedi a szemcse semmilyen, különösen vízszintes elmozdulását. Ugyanakkor megakadályozza a szomszédos szemcsék mozgását is, és a zárás hatása (más néven fogazódási hatás) fokozatosan átterjed a további szemcsékre. A georácstól való távolság növekedésével ez a hatás lassan gyengül, és a szokásosan használt zúzottkő esetében körülbelül 30 cm távolságban megszűnik. A georács és a kő közötti kölcsönös fogazódási (záródási) hatásnak köszönhetően a georács–kő rendszer ellenáll a függőleges terhelésnek, és növeli még a nagyon puha altalajok teherbírását azáltal, hogy korlátozza a kőszemcsék vízszintes elmozdulását (elcsúszását).
A hatás szemléltetésére jó példa a biliárdgolyókkal végzett demonstráció. A „keretbe zárt” golyóréteg stabilizált, erre további golyókat rétegezhetünk, sőt felülről nyomást is gyakorolhatunk, és az összeállítás továbbra is egyben marad. Amint eltávolítjuk a keretet, a rendszer összeomlik.
Ha fejben a golyókat kőszemcsékre, a keretet pedig merev georácsra cseréljük, megkapjuk a mechanikai stabilizáció gyakorlati működését.
Az építési terület megközelíthetősége puha talajon
A mechanikai stabilizációt elsősorban puha, gyakran vizenyős területek megközelítésére használják, például különböző mezők és rétek esetében, amelyek folyók és patakok völgyeiben találhatók, ahol a talajt puha hordalék alkotja. Néha már az is problémát jelent, hogy egyáltalán eljussunk ilyen helyekre, nemhogy a szükséges gépeket odaszállítsuk. Az ilyen területeket először hozzáférhetővé kell tenni, és ennek egyik gyors és olcsó módja a georács használata. Az alábbi ábra azt mutatja, hogy még önmagában a georács is lehetővé teszi legalább az alapvető mozgást a nagyon puha talajon.
Kőzúzalékkal kombinálva lehetőség nyílik hozzáférési utak vagy munkaterületek kialakítására, akár nagyon nehéz gépek számára is. Először a georácsot kell kiteríteni a terület megközelítéséhez, ezt kézzel végzik. Szerencsére a merev georácsok tekercseit olyan méretben gyártják, hogy egy vagy két munkás is elbírja őket ...

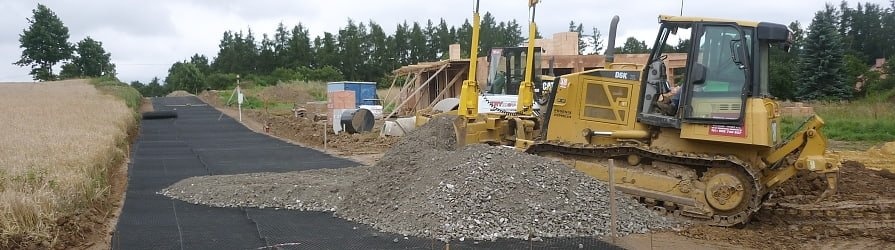

…és így nehéz terepen is mozoghattak velük. Ezután a szilárd szélről kezdik el a zúzottkövet teríteni úgy, hogy a teherautó maga előtt szórja, tehát tolatás közben, és már a lerakott rétegen halad. A szórt zúzottkövet folyamatosan dózer vagy hasonló építőipari gép igazítja. A zúzottkőréteg vastagsága és a georácsok rétegeinek száma igazodik egyrészt a puha talaj állapotához, másrészt ahhoz a gépekhez, amelyek az így kialakított úton vagy munkaterületen fognak közlekedni.
A rétegvastagság csökkentése vagy az utak teherbírásának növelése
A mechanikai stabilizáció georácsok segítségével előnyösen alkalmazható mindenféle kőzúzalékból épített utak építésekor. Azok az utak, amelyek mechanikai stabilizációt alkalmaznak, kétféleképpen javíthatják tulajdonságaikat.
Az utak javítása mechanikai stabilizációval:
1. A szükséges kőzúzalék rétegvastagságának csökkentése az úton
2. Az út terhelhetőségének növelése
3. A terhelhetőség növelésének és a kőzúzalék vastagság csökkentésének kombinációja
Fontos szem előtt tartani, hogy az egyes előnyök kölcsönösen befolyásolják egymást. Ha teljes mértékben kihasználjuk a rétegvastagság csökkentésének előnyét, nem számíthatunk a nagyobb terhelhetőség lehetőségére. És fordítva: ha a terhelhetőség növelésének előnyét használjuk ki, meg kell tartanunk az eredeti kőzúzalék rétegvastagságot. Az egyik előny ellentétes a másikkal. A terhelhetőség növelésének és a rétegvastagság csökkentésének kombinációja kompromisszum, amelynél nem használjuk ki teljes mértékben mindkét előny potenciálját, de számos építkezés esetében éppen ez a megoldás lehet az ideális.
A szükséges kőzúzalék rétegvastagságának csökkentése
A kőzúzalék mennyiségének csökkentésének hatását az útépítés során meg kell magyarázni. Először tisztázni kell a „terheléseloszlási szög” fogalmát. Ez az a szög, amely alatt a kőzúzalék réteg felszínén lévő terhelés az alsó rétegekbe és a talajba terjed. Ez a szög a kőzúzalék minőségétől függ, és általában 40–45 fokos értékkel számolnak. Tesztelések és mérések kimutatták, hogy ha a kőzúzalék réteg alá georácsot helyezünk, a réteg viselkedése megváltozik, és úgy viselkedik, mintha a terheléseloszlási szög 52 fok lenne. Ennek a tulajdonságváltozásnak a kihasználásával elérhetjük, hogy az alsó réteg felületén ugyanaz a nyomás (ugyanaz a terület, amelyre a terhelés eloszlik) kisebb rétegvastagsággal jöjjön létre, tehát kevesebb kőzúzalék felhasználásával, miközben megőrizzük a réteg (az út) teherbírását.
A rétegvastagság csökkentésének hatása jelentős költségmegtakarítást eredményezhet az építők számára a kő kitermelése, zúzása és szállítása terén, valamint a munkaterület kialakításához szükséges földmunkák mennyiségében. És a szén-dioxid-lábnyomról, amely sokkal kisebb, nem is beszélve!
Az út teherbírásának növelése
Az út terhelhetőségének növelésének elvét akkor alkalmazzuk, amikor műszaki, technológiai vagy szabványkövetelmények miatt az utat meg kell erősíteni. Az alábbi ábra egy olyan példát mutat, amikor a hagyományos megoldás nem elegendő. Az ilyen út felületének teherbírásának növelése georácsok segítségével nagyon egyszerű.
A georács beépítésének hatásának igazolása
Általában elegendő egy megfelelő georácsot elhelyezni a zúzottkő réteg alá. Nagyon puha talajon épített utak esetében célszerű a georácsot szeparációs geotextíliával kombinálni úgy, hogy a geotextília a georács alá kerüljön. Ez a megoldás biztosítja, hogy:
- nem nyomódnak be a jó minőségű kőszemcsék a puha talajba (ami rontaná az anyag minőségét),
- nem nyomódik be a talaj a kőrétegbe (így a talaj nem rontja a kő minőségét és nem változtatja meg a réteg tulajdonságait),
- a kőszemcsék a georács szerkezetére támaszkodnak, és azonnal stabilizálják a kőréteget,
- járművek közlekedésekor nem alakulnak ki mély nyomvályúk.
Ez a megoldás a korábban alkalmazott módszerekhez képest nagyon gyors és olcsó. Az út teherbírásának növekedése annál nagyobb, minél jobban támaszkodnak a kőszemcsék a georácsra.

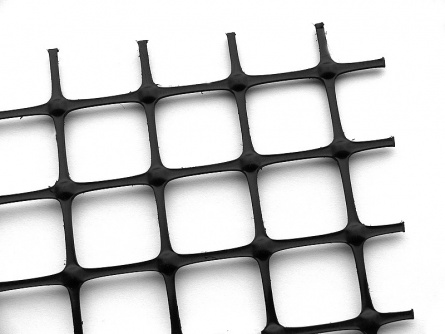

a merev, monolitikus georácsok erős bordákkal jobb teherbírási eredményeket biztosítanak, mint a rugalmas, szövött georácsok
A közlekedési rétegek hosszú távú funkcionalitásának biztosítása
A georács beépítése az út szerkezeti rétege alá hosszú távú megoldás, amely évekig változatlan tulajdonságokkal szolgál. A korábbi útrétegerősítési módszerekkel szemben – mint például a mészes vagy cementes stabilizáció – a georácsokkal végzett mechanikai stabilizáció megőrzi eredeti értékeit, függetlenül a környezeti feltételektől.
A mechanikai stabilizációval megerősített utak hosszú távú funkcionalitásának okai:
1. A georácsok nem öregszenek – gyakorlatilag korlátlan ideig megőrzik tulajdonságaikat
2. A kőzúzalék nem öregszik – az útépítéshez megfelelő kő gyakorlatilag korlátlan ideig működik
3. Sem a georácsok, sem a kőzúzalék nem befolyásolja a fagy, az eső, a nap vagy más időjárási hatás
4. Sem a georácsok, sem a kőzúzalék nem bomlik le penész, baktériumok vagy vírusok hatására
5. Sem a georácsok, sem a kőzúzalék nem reagál a kipufogógázokra vagy a járművek szokásos üzemanyag- és folyadékcseppjeire
A pályaszerkezet rétegeinek megerősítésére alkalmazott egyéb technológiák nem rendelkeznek ilyen állandó tulajdonságokkal.
A georácsok nyílása és a kőanyag szemcsemérete közötti kapcsolat
A kőanyag szemcsemérete és a georácsok nyílásmérete között bizonyos arányt kell fenntartani. Nyilvánvaló, hogy ha egy kb. 4 cm-es nyílású georácsot 1 mm átmérőjű szemcséjű homokkal töltünk fel, nem jön létre fogazódás, és nem alakul ki az a mechanizmus, amely mechanikai stabilizációt biztosít. Ugyanígy egy kb. 20 cm-es kő sem tud beékelődni a georács nyílásába, ezért nem jön létre semmilyen kölcsönhatási mechanizmus – az eredmény ugyanaz, mintha egyáltalán nem történt volna meg.
***
A hosszú évek gyakorlata és tesztelése alapján kiderült, hogy a georácsok feltöltéséhez a legmegfelelőbb az olyan kevert kőanyag, amely minden szemcseméretet tartalmaz, és a legnagyobb szemcséknek körülbelül 50%-kal nagyobbnak kell lenniük, mint a georács nyílásmérete. Hazai körülmények között ezért általában 0–63 mm frakciójú zúzottkő keveréket alkalmaznak.
